HN1000钳形表检定装置

1. 产品概述

HN1000 是一款专用于校准钳形电流表的标准计量装置,准确度为 0.1 / 0.05 / 0.02 级可选。该装置配有独特的电流输出铜环(天恒测控专利技术),可直接输出 1100 A 的交流大电流(单匝法),非常方便校准交流钳形电流表,完全符合最新的 JJF 1075-2015《钳形电流表校准规范》(天恒测控参与起草)。



2. 主要应用 ( 0.05 级 )

2.1 校准 0.2 级及以下的交流钳形电流表

2.2 校准 0.2 级及以下的交流电压表、电流表

2.3 校准 0.5 级及以下的电阻表



3. 主要功能特点

3.1 电流环为直径 1 m 的半圆铜环,可直接输出 1100 A 的交流大电流。

3.2 电流输出准确度高,稳定性好,波形失真小,输出功率大。

3.3 铜棒中心点的直径为 19 mm,方便钳形表钳口的嵌入。

3.4 该电流环开启十分方便,可用标准电流互感器或I-V变换器穿于环中,便于定期对装置进行校准,以将量值溯源到国家标准。

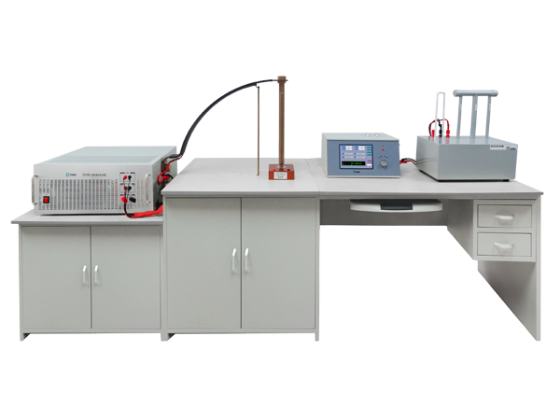

3.5 装置配有无磁工作台体,显示操作面板置放于工作台面上,检表方便快捷。

3.6 操作面板配备高清液晶屏,量值显示直观;采用全触摸模式,操作便捷。

3.7 具有“定点输出、电位器调节、旋转编码器、步进调节”等多种量值调节方式。

3.8 专用软件(选配)功能:半自动、全自动校准;数据管理、证书导出。



4. 主要技术指标(HN1000-2选件,0.05级)

交流电压输出

量程

10 V30 V100 V300 V750 V

调节范围

( 0110% )*RG

调节细度

0.002%*RG

短期稳定度

0.01% / min

年准确度

± ( 0.03%*RD + 0.02%*RG )位显示

总谐波失真

< 0.5%

最大负载

20 VA

保护方式

短路保护、过载保护



交流小电流输出

量程

0.2 A1 A5 A20 A50 A

调节范围

( 0110% )*RG

调节细度

0.002%*RG

短期稳定度

0.01% / min

年准确度

± ( 0.03%*RD + 0.02%*RG )位显示

总谐波失真

< 0.5%

最大负载

50 VA

保护方式

开路保护、过载保护



交流大电流输出

量程

100 A250 A500 A1000 A

调节范围

( 0110% )*RG

调节细度

0.002%*RG

短期稳定度

0.01% / min

年准确度

± ( 0.03%*RD + 0.02%*RG )位显示

总谐波失真

< 0.5%

最大负载

700 VA

保护方式

开路保护、过载保护
