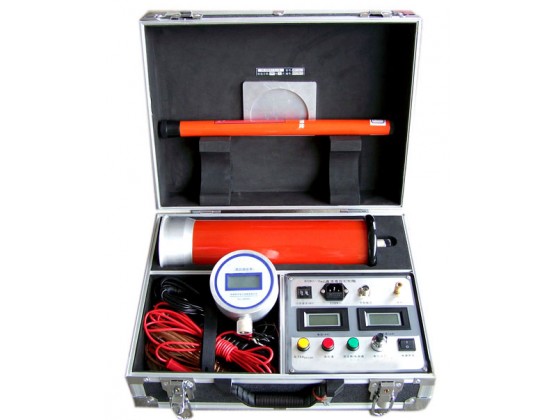

HNZGF60 直流高压发生器

:

产品简介: 60KV/2/3/5/10MA

HNZGF60系列直流高压发生器是按照中国行业标准ZGF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

    HNZGF系列直流高压发生器采用中频倍压电路,率先应用最新的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式,并能承受额定电压放电而不损坏。

    HNZGF系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。我公司视质量和信誉为生命,不断提高科技水平,研制出优质产品,以满足用户的需要。

   1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。

   2、采用先进技术、工艺制造,率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

   3、仪器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

   4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流, 高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

   5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

   6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。

   7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

   8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。

   9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

  10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。(适用于200KV)

  11、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

  1、技术条件

      1)电源:AC220V±10%,50Hz±1%

      2) 输出电压指示精度:数显表±(1.0 %读数±0.2KV)

      3) 输出电流指示精度:数显表±(1.0 %读数±2ma)

      4) 纹波系数:≤0.5%

      5) 0.75倍输出电压指示精度:< 1级,带锁存

      6)额定输出电压:0-60、0-120、0-200、0-300、0-400KV

      7) 额定输出电流:2mA、5mA、10mA

      8) 高压指示误差:<±1.5%

      9) 泄漏电流指示误差:<±1%

      7) 额定输出电流:2mA、5mA、10mA

  2、使用条件

      1)相对湿度:25℃时不大于85%,无凝露

      2) 工作方式:间断使用30分钟

      3) 环境温度:- 10~ 40℃

      4) 海拔高度:1500m以下
