HN833微机继电保护测试仪 基本型

:

产品简介: 基本型 三路电流 三路电压

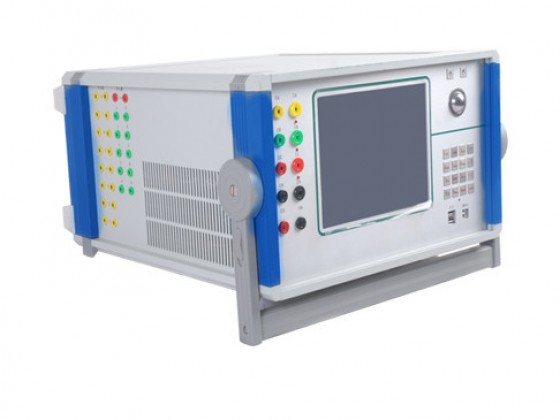

HN833微机继电保护测试仪  基本型



   1、智能型主机,主机采用高速高性能数字信号处理器   运算速度快,传输频带宽,对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多,波形的保真度极高,失真极小,特别是在谐波输出时,即使对21次谐波、300Hz也可以达到每周波60点的高密度。

  2、单机独立运行   装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示。可完成现场大多数试验检定工作,可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

  3、联接电脑运行   通过windows 98平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

  4、16位DAC芯片   16位高分辨率确保拟合波形精度高,线性度好。小信号输出亦保证极小失真。

  5、大屏幕LCD显示屏   本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

  6、“傻瓜式”操作   采用先进的控制器“旋转鼠标”,大大简化了操作部分的结构,操作简便、快捷,容易掌握。

  7、新型高保真功放   输出级采用新型大功率模块式高保真功放部件,既可作电流输出也可作电压输出,输出功率大,每相电压可输出高达AC100V,电流三并输出高达AC120A。精度好,可靠性高。

  8、电流、电压直接输出   相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加0-21次谐波。

  9、自我保护   采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

  10、接点丰富   具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。

  11、主机一体化单机箱结构   只用交流220V电源,开机即可工作。体积小,重量轻,易携带,流动试验方便。

  12、性价比高   属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。










相电流输出(有效值)                                0-30A/每相

三并电流输出(有效值)                              0-120A

相电流长时间允许工作值(有效值)                    10A/每相

相电流最大输出容量                               450VA

三并电流120A时最大容量                          900VA

三并电流90A时允许工作时间                       30s

三并电流120A时允许工作时间                      15s

频率范围(基波)                                    0-1000Hz

谐波次数                                         1-9次

相电流输出                                       0-±10A/每相

最大输出负载电压                                 20V







相电压输出(有效值)                                0-120V

线电压输出(有效值)                                0-240V

相电压/线电压输出功率                             50VA/100VA

频率范围(基波)                                    0-1000Hz

谐波次数                                         1-9次


相电压输出幅值                                   0-±160V

线电压输出幅值                                   0-±320V

相电压/线电压输出功率                             50VA/100VA

开关量输入

空接点                                           1-20mA,24V

电位接点输入   0—+6V,判为“0”,接点闭合;+11V—+250V判为“1”,接点断开

开关量输出

空接点                          DC:220V/0.2A; AC:220V/0.5A

时间测量

测量范围                                         0.1ms-9999s

电源电压

允许范围                                     AC220V±10%,50/60Hz

环境温度

允许范围                                         -10℃- +50℃

体积重量

体积:400×300×180mm3                           重量:16kg


交流相电流                                       <0.5%

交流大电流端子输出                               <0.5%

直流电流                                         <0.5%

交流电压                                         <0.5%

直流电压                                         <0.5%

频率精度(50Hz时)                                 <0.01Hz

相位精度                                         <0.5O

谐波失真度                                       <0.5%

时间测量精度                                     <0.1ms
